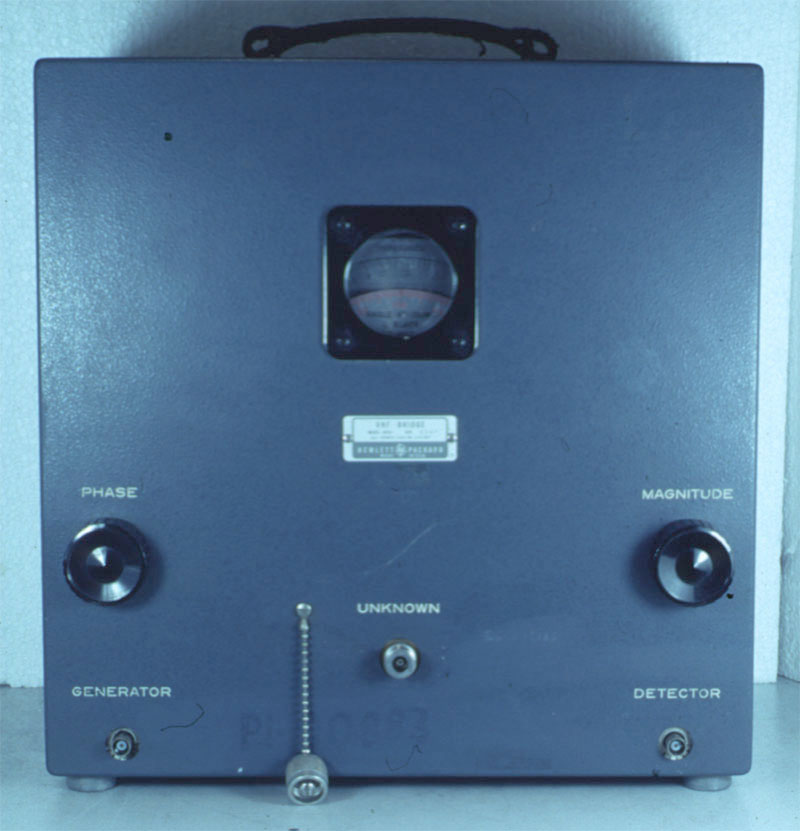

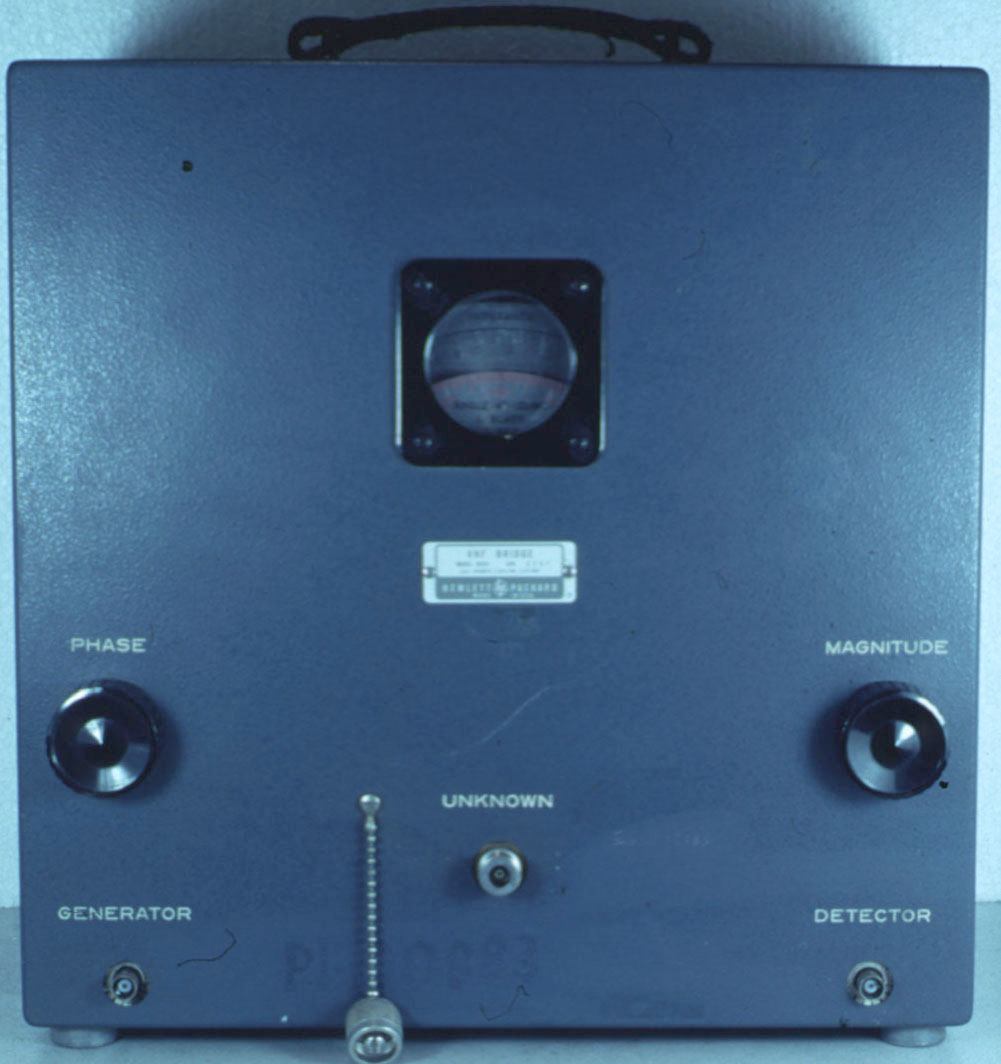

Hewlett Packard 803A VHF Bridge

Impedanz-und Phasenmessgerät / Bridge for measuring of impedance and its phase

GEBRAUCHT - USED Auf Grundfunktionen getestet / Basic functions were tested

Zustand / Condition: Gebrauchsspuren, keine Beschädigung / some use is evident, no damages. Angeboten wird ein weniger gebrauchtes Gerät als am Foto dargestellt. It will be offered an other, less used device as pictured.

Artikel-Nr.: / Item No.: M005

Frequency range 5 MHz - 1000 MHz, Impedance is 50 Ohm, N connector ( female)

Preis, zzgl.Versandkosten

Price, shipping costs are not included, no VAT/Tax will be specified and charged

240,00 EUR

Mehrwertsteuer wird auf der Rechnung nicht ausgewiesen - Differenzbesteuerung nach §25a. Das Zustandekommen des Kaufvertrags bedingt der Zustimmung mit unserem schriftlichen Angebot. Gemäss Fernabsatzgesetz gilt 1-monatiges Rückgaberecht für getestete aber nicht mehrmals benutzte Ware, unbeschädigt und in sicherer Verpackung zurückgesandt.
The contract of purchase is due to the agreement with our written offer. We guarantee the Right Of Return within 1 month after receiving the item, if the device was tested only and is not damaged. Retracted ware must be surely packaged.

Zusatzbemerkung / Additional note

Abmessungen ( mm ) / Dimensions in milimeters    B=360  H=370  T=200
Gewicht / Weight   12,3 kg
Das Gerät besteht aus kreisförmigen geschlitzten Eichleitung mit Sonde und präziser Mechanik zur gleichzeitigen Messung der Intensitäten des eletrischen und magnetischen Feldes. Nach der maxwellschen Gleichung Z~=E~/H~ wird die Impedanz an der Skala angezeigt. Die Sonde wird in Nullage gebracht und dann an der Skala die Phase der gemessenen Impedanz abgelesen. Als Detektor kann ein Empfänger, oder ein HF-Leistungsmessgerät mit Diodensonde, oder ein Voltmeter mit HF-Diodendetektor verwendet werden. Dokumentation wird geliefert.
The instrument contains a slotted line with VHF probe and precise mechanics for simmultaneous measuring of the intensities of the electrical and magnetical fields. On the proper scale is the impedance of the device under test directly indicated. The measuring principle is grounded on maxwell´s equation Z~=E~/H~. The null position of the probe indicates on an other scale the phase of the measured impedance ( L or C ). For the indication of the minimum of the signal can be taken several devices, such as receiver, VHF power meter with diode sensor, or a volage meter with diode probe.
Documentation will be added.
